热敏电阻传感器是一个电阻与温度变化的电阻器。 负温度系数的NTC热敏电阻温度的升高电阻(以欧姆为单位)变会小。 新的冷凝锅炉调节现在拿出热敏电阻来控制室外复位功能和监视的生活热水(DHW)油箱温度。 太阳能热水系统早已由差分恒温器,它至少需要两个匹配的传感器来控制。 其他温度控制设备在锅炉房可能有自己的热敏电阻传感器,如机动热混合阀和能量管理和温度控制装置。

不是所有的传感器都是一样的,并且能够告诉他们分开,并在任何给定的控制器只安装了正确的传感器是非常重要的。 安装,修理和维护他们在太阳能采暖应用程序时,下面是一些重要问题的简要讨论。

温度额定值

在太阳能combisystems,需要对热敏电阻传感器进行选择。 热出口处的太阳能收集器必须监视和相比,可能需要在太阳能热的加热负荷。 生活热水水箱的顶部和底部,顶部和底部的任何补充储热水箱,供热和热回流管,室温下,地板的温度,游泳池和水疗中心的温度可能都需要一个热敏电阻传感器。 它们被打包在各种形状,以符合其预期的最终用途,如图46-1所示。 一些更易于夹持在管的表面上,其他人很容易地装配到一个狭窄的传感器好。

温度控制厂家采用的传感器与各种高温度等级,更高的耐温材料具有较高的性价比。 一些常见的温度范围内工作,并拟定用途如下:

空气传感器可以具有-60140°F的正常操作范围

水箱传感器可能在-60221 F。的范围内提供

一个常见的太阳能集热器的传感器可能需要255F一系列的-60

最强大的太阳能传感器具有范围在-40356 F

适当的温度范围必须特别最热温度的位置可以选择。 传感器故障对太阳能热水出口的常见原因是使用传感器与过低的温度额定值。 温度上限通常不印在传感器本身,所以安装程序可能需要看它在制造商的规格来确定。
电阻式(10K1K

有看起来类似,但可能有完全不同的特点常见的传感器。 最广泛使用的类型的太阳能加热行业被称为“10K”“1K”传感器。 这些类型的传感器是不可互换的,因为每个温度控制设备通常设计成只有一个类型兼容。 例如,10K传感器所使用的鹰,台达TGOLDLINE,亚悉,TEKMARSolarLogic太阳能温度控制器。 1K传感器用于与甲阶太阳热控制,包括卡莱菲和STECA

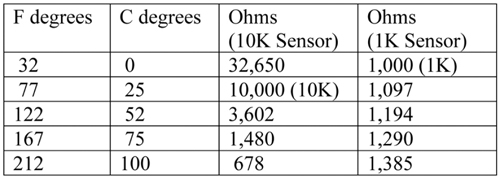

因为个别的热敏电阻通常是无知道的,一个欧姆计往往是识别它们的唯一方法。 使用随附的传感器来比较你的电表读数电阻表。

当使用连接到一个单一的控制装置的多个传感器,它们都必须被匹配。 使维修和改装的时候,当旧的传感器已经存在,这一点尤其重要。 安装了错误的传感器是一个容易犯的错误,因为NTC温度传感器可以看起来是一样的,尽管他们可能有非常不同的温度和电阻范围。

该测试曲线

10K传感器从不同供应商处获得,另一个问题出现的原因。 该传感器在很宽的温度范围内的性能可以从一个品牌的热敏电阻10K到另一个。 名称10K来自于这种类型的传感器具有10,000欧姆,在25℃(77°F)的温度下反应的事实。 但不同的电阻材料在很宽的温度范围内的反应可能会发生变化。 这种变化可以用数学定义,图示为一曲线,并分配一个称为β的数值。 例如,通过TEKMAR提供的10K热敏电阻列在3,892 Beta版值。 如果我们想用不同的品牌替换旧TEKMAR传感器,我们就非常需要找到一个有类似的测试值。

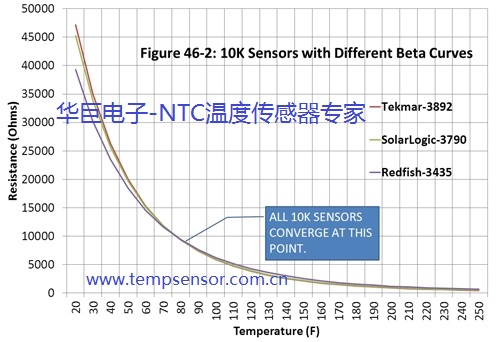

46-2示出了本TEKMAR传感器连同其他两个传感器作图来显示3 10K传感器具有不同的贝塔值之间的差。 在这个例子中,出现在最冷的温度下最大可能的错误时,用较小的变化时变暖。 为了避免这种可能性,温度控制误差,最简单的解决方法是始终从原来的控制设备制造商购买更换传感器。

NTC传感器接线

每个热敏电阻仅需要两根导线将其连接到一个典型的太阳能控制装置。 没有极性,所以无论是在两个信号线可以被连接到任何的传感器导线。 尽管如此布线简单,传感器的问题是由比由传感器本身的布线引起更频繁。 电线连接是失败的最常见的点。 如果接线螺母或压接帽暴露在潮湿或户外元素,连接会腐蚀并产生一个虚假的高电阻读数。 这也很容易忘记加入许多导线插入一个控制箱时,拧紧螺钉端子。
提示:连接导线与导线螺母后,压片或螺丝端子,尽量用温和的拖船外拉。

任何铜导线有一个电阻,它被添加到传感器本身的电阻。 一个非常长的小规格导线可以改变的传感器读数明显的温度。 这种效果更突出低中热敏电阻的值比更高的。 因此,当与现有的小直径导线的长版活处理,10K传感器可以优选1K 按照设备制造商的建议电线尺寸和最大长度。 例如,与TEKMAR太阳能控制器之一记提到,18号线可达1000英尺长将提供一个正负半华氏度精度为他们的标准10K传感器。

信号干扰

电线电缆本身能影响的热敏电阻传感器的性能。 非屏蔽直丝(通常用于室内温控器)长的长度可以像天线。 从附近的电力设备的干扰可能会导致被诱导在像这样的未受保护的接线随机的信号 这可能会导致温度读数变得不稳定和跳代替沉降于在传感器的实际温度范围内。

为了避免这些不必要的信号,要使用金属导管,屏蔽线和双绞线。 金属屏蔽层连接在控制箱上的通用终端(低电压或普通传感器)。 但是注意到,具有较高的电阻(10KNTC传感器对这种干扰更敏感。 具有较低的电阻范围(1K)操作传感器是不太可能受到影响。 因此,对于非屏蔽和嘈杂的电气环境温度选择控件时,设备与下部传感器兼容的值可能是可取的.
