1.RTD概述
铂电阻温度检测器(RTD)是一个100Ω典型的电阻装置在0°C。它由一个塑料薄膜的薄膜铂。它的电阻随温度而变化可以测量温度可达850°C.电阻与温度的关系相对线性的如下图所示为一个样品的100ΩRTD

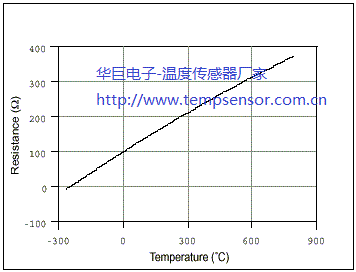

图1。RTD电阻与温度的关系

这种关系似乎相对线性曲线拟合往往作出准确的RTD测量最准确的方法


2.与RTD测量温度
RTD是一个被动的测量装置;因此,你必须提供一个励磁电流,然后读取端的电压。你可以很容易地将这种阅读与一个简单的算法的温度。为了避免自加热,这是由流过RTD电流引起的,减少励磁电流尽可能。温度读数RTD的最简单的方法是用2线的方法

图2。制作一个2线RTD测量

方法采用2线,两线提供RTD与励磁电流和两线横跨该RTD测量电压是相同的。使用这种方法的误差

如果导线中的导线电阻高,测得的VO的电压,明显高于目前在RTD本身的电压。为了得到更精确的测量使用

四线

图3。制作一个4线RTD测量

四线方法具有不引线电阻由于他们是在一个高阻抗路径穿过装置,进行电压测量的优点

因此你得到一个更精确的测量RTD电压


3.其中镍产品可以用RTDS?

以下产品支持RTD测量

scxi-1503 - RTD测量特定的一个16通道的模拟量输入模块

镍9217 - 4通道C系列模拟量输入模块RTD测量使用NI CompactDAQNI的CompactRIO

scxi-1102scxi-1581 -一个32输入32输出电流激发源的多路复用器模块使用模块scxi-1300端子

scxi-1121 -隔离放大器隔离输入和的电流/电压输入多路复用器模块

scxi-1122 -隔离放大器具有十六个输入和一个1毫安的电流激励源的多路复用器模块

scc-rtd01 -双通道模块,接受2,3,或4线制铂RTD。包括1mA的电流源

4350 / 4351 -镍的高精度数据采集装置16个差分模拟输入24位模拟至数字转换器内置25ua精密电流源

pxie-4357 -高精度SC表达装置20 RTD输入24位模拟至数字转换器0.9毫安电流激励每通道

镍4070数字万用表和scxi-1129 -高精度6.5位flexdmm和256交叉点,矩阵继电器。使用一个电流源和一个数字多用表高精度测量通过

scxi-1129矩阵继电器

cfp-rtd-122 -一个八通道三线RTD电阻输入模块,是分布式I/O产品线的一部分

cfp-rtd-124 -一个八通道4线RTD电阻输入模块,是分布式I/O产品线的一部分

fp-rtd-122 -一个八通道三线RTD电阻输入模块,是分布式I/O产品线的一部分

fp-rtd-124 -一个八通道4线RTD电阻输入模块,是分布式I/O产品线的一部分

这些产品支持以2线,三线和四线测量,以fp-rtd-122例外,只支持3线测量。下面的图表显示了如何使

采用4线RTD测量样品三线或四线配置与scxi-1121模块

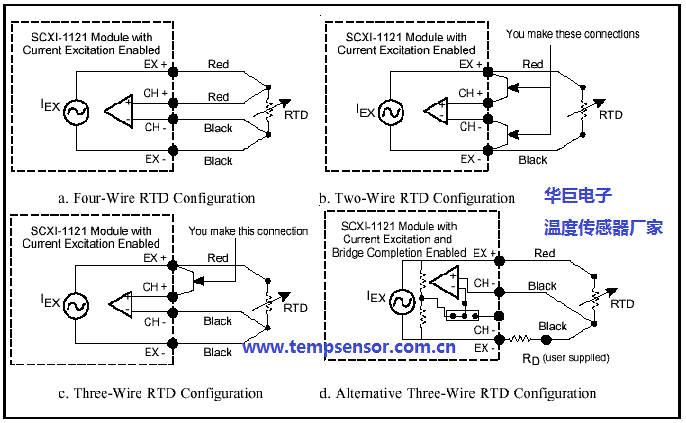

Figure 4. SCXI-1121 Module 2-,3-, and 4-Wire RTD Configuration

4.在RTDS编程注意事项

LabVIEW

在数据采集软件建立的增益设置DAQSCXI模块或数据采集(DAQ装置

读取电压你可以使用较低的水平可见ai_config使用可编程增益设置)与任何高或低水平模拟输入

规模的电压温度使用LabVIEW数据采集实用VI,rtd_convert。这个VI使用日历范杜森方程精确地转换为电压温度

LabWindows/CVI

建立任何收益NI-DAQ SCXI模块或数据采集装置

采用单点或多点电压指令读取电压(缓冲)命令。使用单点scxi_load_configscxi_single_chan_setupai_read

scxi_scale(例如scxi_aionepoint.prj船舶CVI)多点(缓冲)阅读使用scxi_load_configscxi_scan_setupscxi_muxctr_setupscan_op

scan_demuxscxi_scale(例如scxi_scansinglebufPRJ)

规模的电压,温度在convert.fp仪器驱动程序是Labwindows CVI \ \ toolslib文件夹部分使用rtd_convert功能。有一个版本的

对单点缓冲功能和操作。这些程序也使用日历范杜森方程精确地转换为电压温度

DAQ API

看到LabWindows/CVI的例子。唯一缺少的电压温度RTD转换所以你可以你自己的算法实现


5.热敏电阻的概述

热敏电阻是相似的,它们的电阻RTD的电阻随温度的变化。热敏电阻和温度之间的主要区别是,他们是由金属氧化物

半导体材料,涂覆的玻璃或环氧树脂。他们也在两种不同的类型,负温度系数(NTC)和正温度系数(PTC)。NTC热敏电阻

有一个电阻率随温度的升高而降低,PTC热敏电阻的电阻率随温度的升高而增加。热敏电阻具有更高的灵敏度

温度比RTDS和更高的额定电阻。热敏电阻引线电阻噪声的影响不敏感。10 W /°C 10千瓦/°C阶灵敏度热敏电阻

适合高精度温度测量。热敏电阻的主要缺点是他们有一个很小的温度范围内,一个高度非线性的输出。下面是一个典型的热敏电阻

温度曲线相比,一个典型的100ΩRTD温度曲线

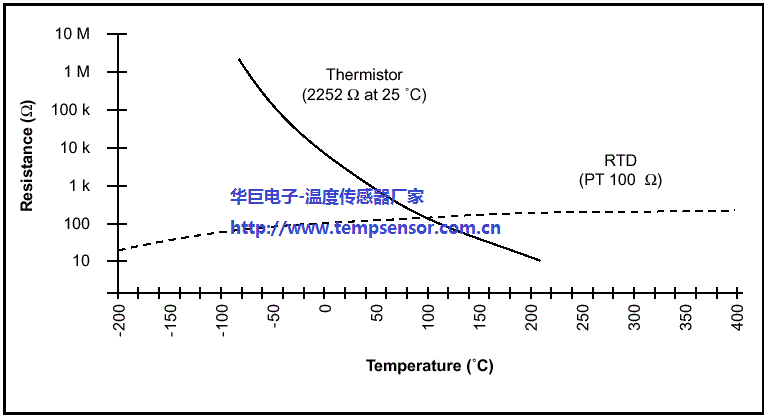

图5。电阻与一个典型的热敏电阻和温度

6.用热敏电阻测量温度
热敏电阻,如电阻,是一种被动的测量装置。必须提供一个恒定的电压或电流激励然后读取端的电压得到温度读数


7.温度测量系统
南京华巨电子温度传感器有限公司提供了多种硬件平台的RTD和热敏电阻的测量。温度测量资源页(以下链接)显示各种需要镍温度测量的硬件,以及额外的温度测量信息。
