锂电池管理系统中NTC温度传感器的选型与应用-华巨电子-温度传感器厂家


锂电池管理系统中NTC热敏温度传感器的选型与应用概要:
  NTC温度传感器因为测温精度高、响应速度快且成本低等优势被广泛应用在电池管理系统中的温度检测中,电池是IT系统的标准配置,但因为电池自身发热等原因导致使用过程中寿命往往达不到设计要求,一年后开始出现劣化,使用超过3年的电池劣化程度非常严重,容易引起损坏发热,容量亏损,如果缺乏管理维护,特别是发热容易引起火灾。因此,负温度系数FM51-103F343NTC5型热敏电阻探头实时监测电池表面温度变化,实现远程监控是很有必要的.

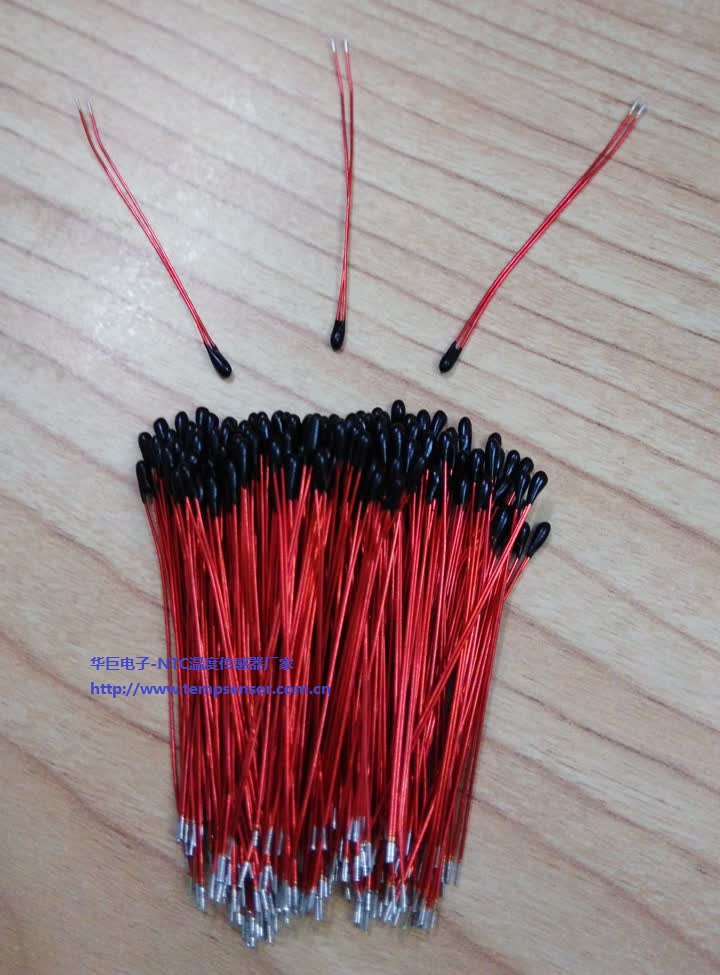

红色漆包线水滴塑封10K1%B值3435温度传感器可对动力蓄电池表面温度进行了多点测温,NTC温度传感器经A/D采样,通过单片机与RS232实现与PC机通信,实时采集温度值.

  在一定的功率范围内,NTC热敏电阻电阻值与温度值存在线性关系,温度值越高,电阻值越小,这个关系就表现在温度传感器厂家提供的R/T表.单片机利用一个ADC输入检测脚与NTC传感器连接,测量到这个输入点的ADC值,然后查根据R/T表转换好的ADC值表,得到对应的温度值.

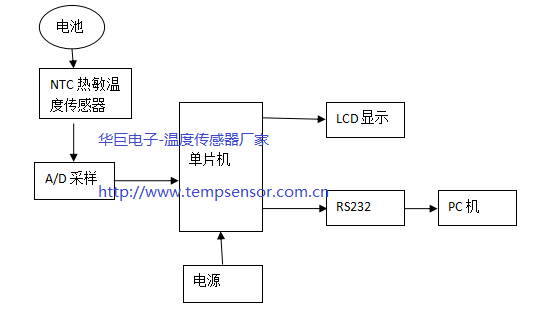

NTC热敏电阻在蓄电池管理系统简易电路:





NTC(温度传感器)选型要考虑的几个要点:
*首先,NTC精度要求要高 且要求要稳定,线性度好;
*在测量过程中,温度传感器的响应速度快,达到最接近温度时间要尽量短,不能超过10秒,否则在实用性上达不到效率的要求;
*NTC热敏电阻阻值不能太小,否则温度传感器自身的发热将影响锂电池温度的测量,本应用选用MF51-10K1%B25/85=3435负温度系数NTC热敏电阻.
