智能医疗人体体温计用NTC温度传感器应用实例-华巨电子


1、高精度体温NTC温度传感器在智能医疗体温计的用途:
传统的体温计,要么精度高,速度慢,像水银体温度;要么速度快精度不高,像红外传感器;像这两类体温度使用起来都没达到理想的效果,采用华巨电子温度传感器厂家所生产高精度NTC热敏电阻的智能医疗体温计就是冲着做出一款理想的人体体温计而立项的.NTC温度传感器配合合适的封装,用医用胶布粘在皮肤表面,来长期反复测量人体皮肤的温度,用一款单片机采集这些接触点的ADC值,然后把这些值转成对应的温度值.MCU采集到这些温度值后,通过USB传输到电脑上显示出来.这样,一款精度高,速度快,便于观察,能保存数据的体温监控系统就成形了.

2、NTC体表温度测量探头工作原理:
在一定的功率范围内,NTC热敏电阻电阻值与温度值存在线性关系,温度值越高,电阻值越小,这个关系就表现在温度传感器工厂提供的R/T数据表.单片机利用一个ADC输入检测脚与NTC传感器连接,测量到这个输入点的ADC值,然后查根据RT表转换好的ADC值表,得到对应的温度值.

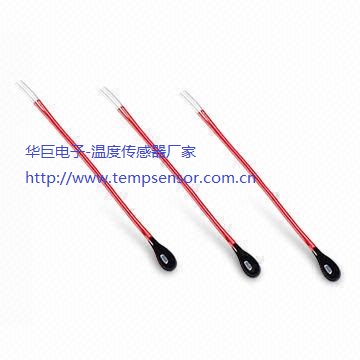

3、医用人体体温小体积高精度NTC热敏电阻结构:

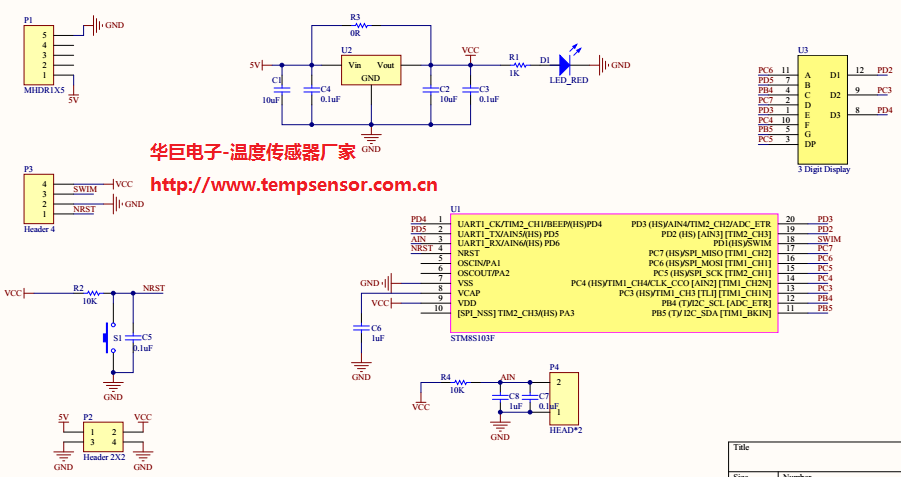

4、智能医疗体温检测NTC热敏电阻简易电路图:

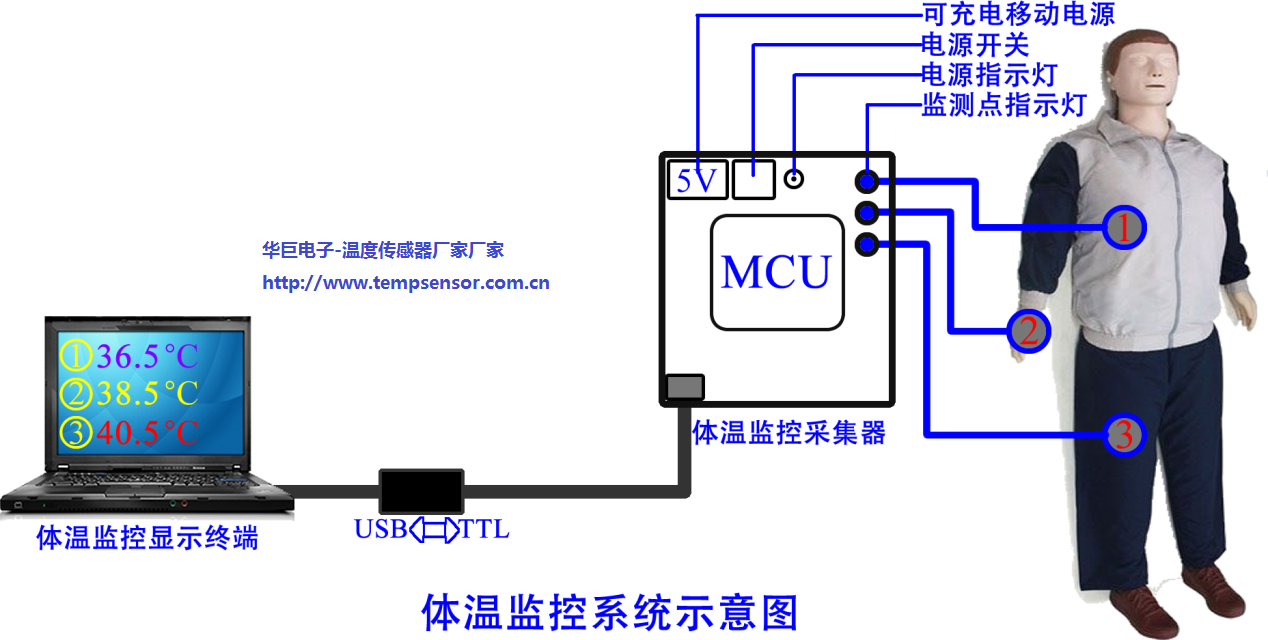

5、智能穿戴NTC热敏电阻体温检测系统示意图:





6、高精度医疗体温NTC探头(温度传感器)的选型要考虑的几个要点:
*首先热敏电阻精度要求要高,要达到0.1度以上, 且要求要稳定,因为体温本身范围就不大,误差大就会容易误诊;
*在测量过程中要求NTC探头响应速度快,达到最接近温度时间要尽量短,不能超过2分钟,否则在实用性上达不到效率的要求.
*要适用于医疗体温方面,背面贴胶布不能影响ntc热敏传感器的精度,能反复使用,稳定性好.
