WMZ6 30V过热保护型热敏电阻        SCRBH
 过热保护型热敏电阻
选型指南      返回上一页面

过热保护用PTC热敏电阻器

    生产中需要连续运转的车床，电热烘箱，球蘑机等机电设备以及其它无人值守的设备， 因电机过热或温控失灵造成的事故比较常见，使用电机过热保护用PTC热敏电阻可以有效预防事故发生。
    对电机过热保护常用的方法是在电机定子的绕组里埋设体积极小的传感器用PTC热敏电阻感温头，在正常情况下电机过热保护用PTC热敏电阻处于低阻态，不影响电机的正常运转。 当电机内部因故障过热时，电机过热保护用PTC热敏电阻受热阻值跃变，与之配合的继电器失电释放， 电机停止运转，等候排除故障后重新运转。这种保护方法的优点在于直接监测绕组内部的温度变化，在过热温度突破电机的绝缘等级之前使电机得到保护， 同时由于TC热敏电阻的可恢复性，不必象保险丝电阻一样必需更换新的。

产品概述

过热保护用PTC热敏电阻器产品概述
　　SCRBH温控PTC热敏电阻利用PTC热敏电阻器在居里温度以上电阻值陡然升高的特性，当环境温度异常升高时，装有PTC热敏电阻器的保护线路通过阻值的改变而接通或断开回路，达到保护组件目的。

SCRBH温控PTC热敏电阻主要参数
保护温度点TS（℃）
额定零功率电阻值R25(Ω)
保护温度时的电阻值（Rs，Min）
保护温度-15℃电阻值（RS-15，Max）

1. SCRBH温控型PTC热敏电阻系列产品分两种外形：A-引线型、B-表面贴装型
2. 保护温度范围：60~130℃
3. 反应时间快
4. 长期稳定
5. 外形尺寸小、安装方便
6. 产品过热保护后不需要再设置

SCRBH外观及结构图

应用范围

1. 开关电源
2. 电子设备（电机、变压器等）
3. 功率器件

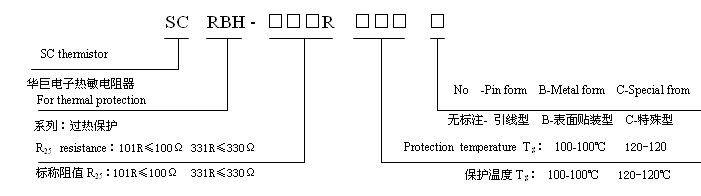

·SCRBH过热保护型号和参数列表，其中A代表基本引线型，B代表有固定金属插片型。

A/B型号

最大电压

保护温度点

额定电阻值R25

 电阻值TS-5℃(最大)

电阻值TS+5℃(最小)

最大电流

Vmax(V)

Ts（℃）

 （Ω）

（Ω）

R（Ω）

Imax（mA）

SCRBH-101R-55A/B

30(Vdc)

 55 100max

≤330

≥470

100
SCRBH-101R-65A/B 30(Vdc) 65 100max

≤330

 ≥470 100
SCRBH-101R-75A/B 30(Vdc) 75 100max

≤330

 ≥470 100
SCRBH-101R-85A/B 30(Vdc) 85 100max

≤330

 ≥470 100
SCRBH-101R-95A/B 30(Vdc) 95 100max

≤330

 ≥470 100
SCRBH-101R-105A/B 30(Vdc) 105 100max

≤330

 ≥470 100
SCRBH-101R-115A/B 30(Vdc) 115 100max

≤330

 ≥470 100
SCRBH-101R-125A/B 30(Vdc) 125 100max

≤330

 ≥470 100
SCRBH-331R-55A/B 30(Vdc) 55 330max

≤1.5K

≥2.2K 100
SCRBH-331R-65A/B 30(Vdc) 65 330max

≤1.5K

≥2.2K 100
SCRBH-331R-75A/B 30(Vdc) 75 330max

≤1.5K

≥2.2K 100
SCRBH-331R-85A/B 30(Vdc) 85 330max

≤1.5K

≥2.2K 100
SCRBH-331R-95A/B 30(Vdc) 95 330max

≤1.5K

≥2.2K 100
SCRBH-331R-105A/B 30(Vdc) 105 330max

≤1.5K

≥2.2K 100
SCRBH-331R-115A/B 30(Vdc) 115 330max

≤1.5K

≥2.2K 100
SCRBH-331R-125A/B 30(Vdc) 125 330max

≤1.5K

≥2.2K 100
　

　

华巨温度传感器有限公司过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表

华巨型号 村田型号 村田型号
SCRBH-101R-55A/B PTFL04BH471Q2N34B0 PTFM04BH471Q2N34B0
SCRBH-101R-65A/B PTFL04BG471Q2N34B0 PTFM04BG471Q2N34B0
SCRBH-101R-75A/B PTFL04BF471Q2N34B0 PTFM04BF471Q2N34B0
SCRBH-101R-85A/B PTFL04BE471Q2N34B0 PTFM04BE471Q2N34B0
SCRBH-101R-95A/B PTFL04BD471Q2N34B0 PTFM04BD471Q2N34B0
SCRBH-101R-105A/B PTFL04BC471Q2N34B0 PTFM04BC471Q2N34B0
SCRBH-101R-115A/B PTFL04BB471Q2N34B0 PTFM04BB471Q2N34B0
SCRBH-101R-125A/B 　 　
SCRBH-331R-55A/B PTFL04BH222Q2N34B0 PTFM04BH222Q2N34B0
SCRBH-331R-65A/B PTFL04BG222Q2N34B0 PTFM04BG222Q2N34B0
SCRBH-331R-75A/B PTFL04BF222Q2N34B0 PTFM04BF222Q2N34B0
SCRBH-331R-85A/B PTFL04BE222Q2N34B0 PTFM04BE222Q2N34B0
SCRBH-331R-95A/B PTFL04BD222Q2N34B0 PTFM04BD222Q2N34B0
SCRBH-331R-105A/B PTFL04BC222Q2N34B0 PTFM04BC222Q2N34B0
SCRBH-331R-115A/B PTFL04BB222Q2N34B0 PTFM04BB222Q2N34B0
SCRBH-331R-125A/B 　 　
　

　

·HSCRBH过热保护型号和参数列表，其中A代表基本引线型，B代表有固定金属插片型。

A/B型号

最大电压

保护温度点

额定电阻值R25

 Ts-5℃

 Ts+5℃

  Ts+15℃

 Ts+23℃

最大电流

Vmax(V)

Ts（℃）

 （Ω）

（Ω）

（Ω）

（Ω）

（Ω）

Imax（mA）

HSCRBH-101R-60A/B

30(Vdc)

 60 100max

570max

570min

—

10Kmin 100
HSCRBH-101R-70A/B 30(Vdc) 70
HSCRBH-101R-80A/B 30(Vdc) 80
HSCRBH-101R-90A/B 30(Vdc) 90 550max 1330min 4000min —
HSCRBH-101R-100A/B 30(Vdc) 100
HSCRBH-101R-110A/B 30(Vdc) 110
HSCRBH-101R-120A/B 30(Vdc) 120
HSCRBH-101R-130A/B 30(Vdc) 130
HSCRBH-101R-140A/B 30(Vdc) 140
HSCRBH-101R-150A/B 30(Vdc) 150
HSCRBH-101R-160A/B 30(Vdc) 160
HSCRBH-101R-170A/B 30(Vdc) 170
HSCRBH-101R-180A/B 30(Vdc) 180
　

华巨温度传感器有限公司过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表

华巨型号 EPCOS型号 EPCOS型号
HSCRBH-101R-60A/B B59100C0060A070 B59901D0060A040
HSCRBH-101R-70A/B B59100C0070A070 B59901D0070A040
HSCRBH-101R-80A/B B59100C0080A070 B59901D0080A040
HSCRBH-101R-90A/B B59100C0090A070 B59901D0090A040
HSCRBH-101R-100A/B B59100C0100A070 B59901D0100A040
HSCRBH-101R-110A/B B59100C0110A070 B59901D0110A040
HSCRBH-101R-120A/B B59100C0120A070 B59901D0120A040
HSCRBH-101R-130A/B B59100C0130A070 B59901D0130A040
HSCRBH-101R-140A/B B59100C0140A070 B59901D0140A040
HSCRBH-101R-150A/B B59100C0150A070 B59901D0150A040
HSCRBH-101R-160A/B B59100C0160A070 B59901D0160A040
HSCRBH-101R-170A/B B59100C0170A070 B59901D0170A040
HSCRBH-101R-180A/B B59100C0180A070 B59901D0180A040
　

　

SMDRBH贴片温控PTC热敏电阻

产品标志说明：

双温控点系列

型号

最大电压

额定电阻值R25

保护温度1

保护温度2

工作温度

Vmax (Vdc)

R25 (Ω)

 at 4.7K(℃) at 4.7K(℃)

(℃)

Ts1 Ts1
SMDRBH-0402-541-115D 32 540 115±5 135±7 -25～+150
SMDRBH-0402-102-115D 1K 115±5 130±3 -25～+140
SMDRBH-0402-102-125D 1K 125±5 140±3 -25～+150
SMDRBH-0603-471-065D 470 65±5 80±7 -25～+90

普通贴片温控PTC热敏电阻

型号

最大电压

保护温度点

额定电阻值R25

下限控温点RS-5(℃)

上限控温点RS+5(℃)

工作温度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

TL(℃)

RL (Ω)

TH (℃)

RH (Ω)

(℃)

SMDRBH-0402-471-105 32 105±5 470 100

≤4.7K

110

≥4.7K

 -25～+120
SMDRBH-0402-471-115 115±5

110

 120 -25～+130
SMDRBH-0402-471-125 125±5 120 130 -25～+140
SMDRBH-0402-103-130 130±5 10K 125

≤4.7M

135

≥4.7M

 -25～+145
SMDRBH-0603-101-130 24 130±5 100

125

≤1K

135 ≥1K -25～+145
SMDRBH-0603-221-105 105±5 220 100

≤2.2K

110 ≥2.2K -25～+120
SMDRBH-0603-471-65 32 65±5 470

60

≤4.7K

70

≥4.7K

 -25～+80
SMDRBH-0603-471-75 75±5 70

80

 -25～+90
SMDRBH-0603-471-85 85±5 80 90 -25～+100
SMDRBH-0603-471-95 95±5 90 100 -25～+110
SMDRBH-0603-471-105 105±5 100

110

 -25～+120
SMDRBH-0603-471-115 115±5

110

 120 -25～+130
SMDRBH-0603-471-125 125±5 120 130 -25～+140
SMDRBH-0603-471-135 135±5 130

140

 -25～+150
SMDRBH-0603-472-105 105±5

4.7K

100

≤47K

110

 ≥47K -25～+120
SMDRBH-0603-103-110 110±5

10K

 105

≤4.7M

115

 ≥4.7M -25～+125
SMDRBH-0603-103-120 120±5 115 125 -25～+130
SMDRBH-0603-103-130 130±5 125 135 -25～+145
SMDRBH-0603-473-130 130±5 47K 125 ≤4.7M 　 ≥4.7M -25～+145
SMDRBH-0805-101-110 24 110±5 100

105

≤1K

115

≥1K

 -25～+125
SMDRBH-0805-101-115 115±5 110

120

-25～+130
SMDRBH-0805-101-130 130±5 125 135 -25～+145
SMDRBH-0805-471-65 32 65±5 470

60

≤4.7K

70

≥4.7K

 -25～+80
SMDRBH-0805-471-75 75±5 70

80

 -25～+90
SMDRBH-0805-471-85 85±5 80 90 -25～+100
SMDRBH-0805-471-95 95±5 90 100 -25～+110
SMDRBH-0805-471-105 105±5 100

110

 -25～+120
SMDRBH-0805-471-115 115±5

110

 120 -25～+130
SMDRBH-0805-471-125 125±5 120 130 -25～+140
SMDRBH-0805-471-135 135±5 130

140

 -25～+150
SMDRBH-0805-103-130 130±5 10K 125

≤4.7M

135

≥4.7M -25～+145

汽车用0603贴片温控PTC热敏电阻

型号

最大电压

额定电阻值R25

保护温度点at4.7 KΩ

保护温度点at47 KΩ

工作温度

Vmax (Vdc)

R25 (Ω)

Ts1 (℃)

Ts2 (℃)

(℃)

SMDRBHA-0603-471-105 32 470 105±5 120±7 -40～+130

汽车用0805贴片温控PTC热敏电阻

型号

最大电压

保护温度点

电阻

工作温度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

Ts+5

Ts+5

(℃)

SMDRBHA-0805-681-90 32 90±5 680 ≤5.5K ≥40K -40～+125
SMDRBHA-0805-681-100 32 100±5 680 ≤5.5K ≥40K -40～+125
SMDRBHA-0805-681-110 32 110±5 680 ≤5.5K ≥40K -40～+125

SCRBHC电机保护PTC热敏电阻

应用范围：

 该产品广泛应用于需要超温保护的场合。将产品安装在需要超温保护的设备中，PTC电阻信号传至电机保护器中，当温度接近绝缘耐热等级温度时，电机保护器断开电路实施保护。

特点：

  由超小型PTC热敏电阻制成，体积小、寿命长、稳定性好、灵敏度高。技术指标均达到国际同类产品水平。

使用

  可以单支使用，也可以多只串联使用，在同一电路中控制不同点的温度。

技术数据

　控制温度范围为Tk60℃～Tk180℃。控制温度Tk每间隔5℃设定一种规格。一至六芯都可根据用户的要求生产，SCRBHC系列采用德国DIN 44080、DIN 44081、DIN 44082标准。

命名方式：

标准引线长度DS:520 200 200 520  DK 520 520 (单位：mm)

常规型号：

PTC热敏电阻参数数据 ES系列（单芯） DS系列（三芯） 单位
最大工作电压 Umax

25

25

V
额定动作温度 Tk

60～180

60～180

℃
Tk公差 　

±5

±5

℃
Tk的重复性 ΔT

±0.5

±0.5

℃
额定电阻值 R25℃±1℃

≤100

≤300

Ω
下限控温点(V≤2.5V) TK-5(℃)

≤550

≤1650

Ω
上限控温点(V≤2.5V) TK+5(℃)

≥1330

≥3990

Ω
保护温+15℃电阻值 TK+15(℃)

≥4

≥12

KΩ
热响应时间 Ts

≤5

≤5

S
绝缘耐压 V

2.5

2.5

KV
导线拉力 　

承受10N,10S拉力无损坏现象

承受10N,10S拉力无损坏现象

N
最高存放温度 TLmax

160

160

℃
最低存放温度 TLmin

-25

-26

℃

工作原理

　PTC热敏电阻具有正温度系数电阻特性。当温度达到其居里点时，半导体陶瓷相变开始，其电阻值随温度的升高而快速增大，在控制温度点Tk附近，变化尤其明显，从而起到控制电路的目的

　

推荐按下表选用热敏电阻传感器（仅供参考）

控制温度对应的引线颜色

温度 30 40 50 60 70 80 90 100 105 110 115 120 125 130 135 140 145 150 155 160 165 170 180
线色  棕  棕  棕  白  白  白  绿  红  兰  棕  兰  灰  红  兰  红  白  白  黑  兰  兰  兰  白  白
线色  黑  红  灰  灰  棕  白  绿  红  灰  棕  绿  灰  绿  兰  黑  兰  黑  黑  黑  红  棕  绿  红

安装说明
　　将传感器固定在需要检测温度的部位（通常安装在绕组中），在安装时不要用力敲打或挤压传感器的芯片，不要让引线承受拉力，引线接在电机接线盒内。必须与电机保护器配合使用，方可对电机超温实施控制。
　　三芯式传感器的每个芯片分别安装在三相绕组的适当位置，每相绕组安装一芯。
