    WZPGB高压电机
   用铂热电阻传感器
选型指南      返回上一页面
概述

 PT100铂热电阻作为测量温度用的传感器,通常和显示仪表、记录仪表及控制装置配套使用,测量范围-50℃~200 ℃。主要用于各类高压电机、大型发电机等高压设备的温度测量。

特点
  采用德国进口薄膜铂热电阻元件,产品质量达到IEC751国际标准。耐振动、可靠性高,同时具有精确灵敏、稳定性好、产品寿命长和安装方便等优点。具有多层复合绝缘防护,电气绝缘性能好。引线采用氟材料,耐低温、不燃烧和良好的润滑性等特点.

工作原理
  PT100铂电阻温度传感器是利用金属铂在温度变化时自身电阻值也随之改变的特性来测量温度的,显示仪表将会指示出铂电阻的电阻值所对应的温度值。当被测介质中存在温度梯度时,所测得的温度是感温元件所在范围内介质层中的平均温度。

型号示例

订货
 订货时,请详细说明产品型号、测温端尺寸、铂热电阻分度号、引线长度。特殊要求供需双方商定。例如:WZPGB-108,测温端Φ8×38,铂热电阻分度号Pt100,引线长度2000mm。

技术数据

型号 规格 测温范围 分度号 精度等级 0℃阻值 热响应时间 绝缘耐压
WZPGB-108 Φ8X38 -50℃~ 200℃ PT100 A 100Ω±0.06Ω 2秒 AC10KV
WZPGB-109 Φ8.5X50 B 100Ω±0.12Ω

测温端 材料 引线 用途
长度 规格 材料 耐温
Φ8X38
Φ8.5X50
 陶瓷 引线长度用户定义 3X0.2m
7/0.2
氟46导线 200℃ 电机绕组测温

传感器工作电流应≤1mA

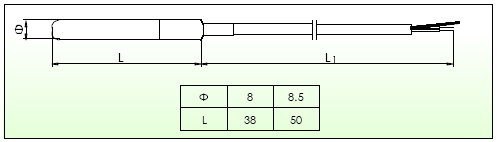

外型尺寸示例

安装说明
  将传感器固定在定子绕组端部,不要让传感器引线承受拉力,引线接在电机接线盒内,屏蔽线应接地(接在电机壳体上)。

示意图说明

传感器固定在电机绕组的端部,也可固定在绕组线圈之间的空隙内,与绕组紧密相贴。引线固定在接线盒内,屏蔽线接电机壳体,避免在运输和电机工作时脱落。
